Tabellarische Übersicht/Tabular overview/Overzicht tabel/Tableau : R24

Tabellarische Übersicht R24 - R27

Die folgende Tabelle listet für die einzelnen Baugruppen der BMW-Nachkriegseinzylindermodelle Merkmale auf, die mit geringstmöglichem Aufwand eine einwandfreie Zuordnung zur jeweiligen Baureihe erlauben (es reichen Augenschein und Metermaß).

Basisdaten
	R24	R25(/1)	R25/2	R25/3	R26	R27
Interne Bezeichnung Fahrgestell	224/1	225/1	225/2	225/3	226/1	226/2
Bauzeit	1948-1950	1950-1951	1951-1953	1953-1956	1956-1960	1960-1966
Rahmennummern (FIN)	200 001 - 212 007	220 001 - 243 400	245 001 - 283 650	284 001 - 331 705	340 005 - 370 242	372 001 - 387 364
Insgesamt gebaut	12020	23400	38651	47700	30236	15364

Rahmen
	R24	R25(/1)	R25/2	R25/3	R26	R27
Fahrgestellnummer	rechts am "Würfel" für Motorhaltebolzen	hinten rechts auf oberer Hirafe-Aufnahme	hinten rechts auf oberer Hirafe-Aufnahme	rechts am Steuerkopf	rechts am Steuerkopf	rechts am Steuerkopf
Hinterradaufhängung	Starrrahmen	Gradwegfederung	Gradwegfederung	Gradwegfederung	Schwinge	Schwinge
Fügemethode	geschraubt	geschweißt	geschweißt	geschweißt	geschweißt	geschweißt
Beiwagentauglichkeit	kein Beiwagen möglich	Seitenwagenanschlüsse angeschweißt	Seitenwagenanschlüsse angeschweißt Erste Serie rechts unten geschraubt	Seitenwagenanschlüsse angeschweißt	Seitenwagenanschlüsse angeschweißt ab FIN 344 637 Hilfsrahmen erforderlich	Hilfsrahmen erforderlich
Schalldämpferbefestigung am Rahmen hinten unten links	Bohrung am Achsauge	Stoßdämpferaufnahme	Stoßdämpferaufnahme	Doppelkegelbuchse im Rahmen vor Stoßdämpferaufnahme	Buchse aussen am Rahmen	Buchse aussen am Rahmen

Gabel
	R24	R25(/1)	R25/2	R25/3	R26	R27	R50
System	Telegabel	Telegabel	Telegabel	Telegabel	Schwingengabel	Schwingengabel	Schwingengabel
Lenkschloß	Rechts, untere Gabelbrücke	Obere Gabelbrücke	Obere Gabelbrücke	Linke Seite Lenkkopf unten	Linke Seite Lenkkopf unten	Linke Seite Lenkkopf unten	Linke Seite Lenkkopf mittig
Gummibalg	ja	ja	ja	nein	nein	nein	nein
Rechte Gabelfaust	Linksgewinde für Achse	Linksgewinde für Achse	Bohrung für Achse	Bohrung für Achse	Bohrung für Achse	Bohrung für Achse	Bohrung für Achse
Lasche für hydraulischen Lenkungsdämpfer	nein	nein	nein	nein	nein	ja

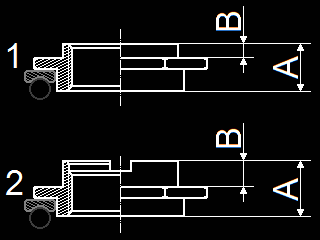

Gabelbrücken
	R24	R25(/1)	R25/2	R25/3	R26	R27

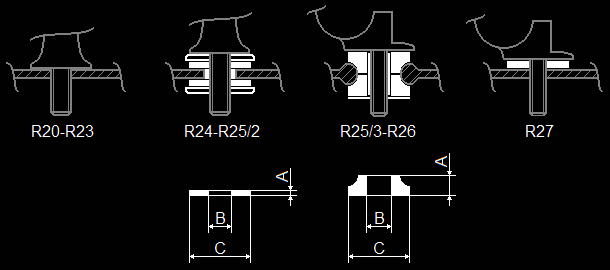

Montage für Lenkerhalter	Löcher, mittig	Löcher, nach hinten "herausragend"	Löcher, nach hinten "herausragend"	Kegel, mittig	Kegel, nach vorne "herausragend"	Löcher, mittig
Untere Gabelbrücke	Zwei Löcher für Laschenverschraubung	Zwei Kabelösen jeweils in Armmitte vorne	Zwei Kabelösen jeweils in Armmitte vorne	Vorne mittig M8 Gewinde für Hupenhalterung	---	---
Lenkschloß	Öse untere Gabelbrücke rechts	Lenkschloß Einsetzbohrung obere Gabelbrücke links	Lenkschloß Einsetzbohrung obere Gabelbrücke links	Schlitz im Gabelschaft links unten	Schlitz im Gabelschaft links unten	Schlitz im Gabelschaft links unten

Lenkungsdämpferknebel
	R24	R25(/1)	R25/2	R25/3	R26	R27
Griff	zwei Flügel	zwei Flügel	zwei Flügel	zwei Flügel	Sternknauf	Sternknauf
Rastkugelfedern	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098
Durchmesser Rastkugeln	5,5 mm	5,5 mm	5,5 mm	5,5 mm	5,5 mm	5,5 mm

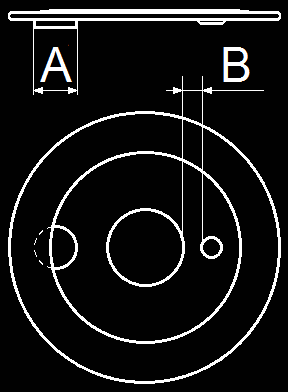

Widerstandsblech Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Achsenabstand (Maß A)		75 mm	75 mm	75 mm	75 mm	75 mm
Durchmesser Halteschraubenbohrung (Maß B)		14,5 mm	14,5 mm	14,5 mm	16,1 mm	16,1 mm
Blechmitte (Merkmal C)		Lasche, 25 mm breit	Lasche, 25 mm breit	Lasche, 25 mm breit	Loch, Durchmesser 19,8 mm	Loch, Durchmesser 19,8 mm

Tragfedern Vorderrad
	R24	R25(/1)	R25/2	R25/3	R26	R27
Länge entspannt (± 2 mm)	250 mm	282 mm	282 mm	372 mm	286 mm	286 mm
Drahtdurchmesser	4,3 mm	4,4 mm	4,4 mm	4,4 mm	5,8 mm	5,8 mm
Federaußendurchmesser	27,1 mm	27 mm	27 mm	27,2 mm	47,6 mm	47,6 mm
Windungszahl	35	39 beidseitig progressiv	39 beidseitig progressiv	51 beidseitig progressiv	24 beidseitig progressiv	24 beidseitig progressiv

Bremsankerplatte
	R24	R25(/1)	R25/2	R25/3	R26	R27
Bremsentyp	Halbnabenbremse	Halbnabenbremse	Halbnabenbremse	Vollnabenbremse	Vollnabenbremse	Vollnabenbremse

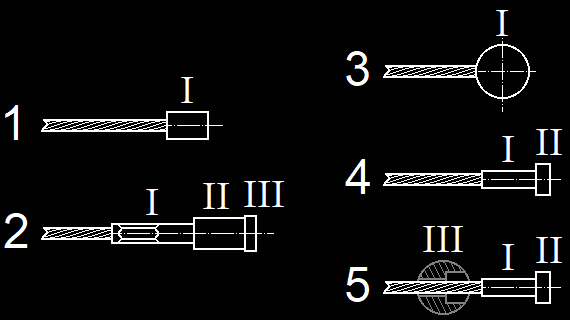

Bowdenzugnippelaufnahme an	ECHO ist ausgeschaltet (OFF).	Bremshebel	Bremshebel	Bremsankerplatte	Bremsankerplatte	Bremsankerplatte
sichtbare Höhe Widerlagerbolzen			23 mm	28 mm
Position Ablaufbohrung (Momentenstütze waagerecht)		"7 Uhr"	"7 Uhr"	"7 Uhr"	"6 Uhr"	"6 Uhr"

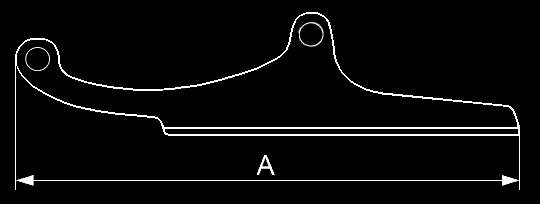

Kotflügel vorne
	R24	R25(/1)	R25/2	R25/3	R26	R27
Strebenanordnung vorne/mitte/hinten	innen, genietet nicht vorhanden innen, genietet	innen, genietet außen, genietet innen, genietet	außen, geschraubt außen, genietet innen, genietet	außen, geschraubt außen, genietet innen, genietet	außen, geschraubt nicht vorhanden Ohne Strebe direkt an Schwinge	außen, geschraubt nicht vorhanden Ohne Strebe direkt an Schwinge
Länge untere Strebe ab Unter/Innenkante Schutzblech bis Ende Strebe		24 cm	24 cm	22 cm	---	---

Lampentopf vorne
	R24	R25(/1)	R25/2	R25/3	R26	R27
Neben dem Tacho	rechts Ladekontrolle (neben Zündschloß)	links Ladekontrolle rechts Sicherung	links Ladekontrolle rechts Sicherung	frei	frei	frei
Unter dem Tacho	frei	frei	Leerlaufkontrolle	Herzförmig Ladekontrolle und Leerlaufkontrolle	Herzförmig Ladekontrolle und Leerlaufkontrolle	Herzförmig Ladekontrolle und Leerlaufkontrolle
Ausbuchtung für Hupe	nein	nein	nein	ja	anfangs wie R25/3 dann ohne	nein

Tacho
	R24	R25(/1)	R25/2	R25/3	R26	R27
Wegdrehzahl	1,0 solo	1,05 solo 1,2 Beiwagen	1,05 solo 1,2 Beiwagen	1,0 solo 1,15 Beiwagen	1,0 solo 1,25 Beiwagen	1,0 solo bis FIN 379 494 1,08 solo ab FIN 379 495 1,25 Beiwagen
Anzeigebereich	0-120 km/h	0-120 km/h	0-120 km/h	0-140 km/h solo 0-120 km/h Beiwagen	20-140 km/h wahrscheinlich auch 0-140 km/h	0-140 km/h solo 10-110 km/h Beiwagen
Schaltmarken	20-35-60	20-35-60	25-45-70	25-50-75 solo 20-40-65 Beiwagen	25-55-80	35-60-90 solo 20-45-65 Beiwagen

Hupe
	R24	R25(/1)	R25/2	R25/3	R26	R27
Hersteller und Modell	Schwarz Bosch FCE 6/1, Grün Bosch FCE 6/6	Schwarz Bosch FCE 6/1, später HO/FCF 6/1 Grün Bosch FCE 6/6	Bosch FCE 6/1 bzw. HO/FCF 6/8 oder NORIS HE6	Bosch HO/FCF 6/8 oder NORIS HE6	Bosch HO/FCF 6 A1 oder HO/FCF 6 A 20

Zündnagel
	R24	R25(/1)	R25/2	R25/3	R26	R27
Anzahl "Fähnchen" zum Zündschloß hin	2 flache	2 flache	2 flache	1 hohes hinten	1 hohes hinten	1 hohes hinten

Sattelgestell
	R24	R25(/1)	R25/2	R25/3	R26	R27
Feder	zwei stehend	eine stehend	eine liegend	eine liegend	eine liegend	eine liegend
Senkrechter Federarm Verstellbereich (Positionen)	nein keine	nein keine	ja 60-100 kg (4 Pos.)	ja 60-100 kg (4 Pos.)	ja 60-100 kg (4 Pos.)	ja 60-100 kg (4 Pos.)
Durchmesser Sattellagerschraube			8 mm	10 mm	10 mm	10 mm

Batteriehalter
	R24	R25(/1)	R25/2	R25/3	R26	R27
Spannband	Stahl, zweiteilig auch Gummi	Stahl, zweiteilig	Stahl, zweiteilig ab FIN 263 051 Gummi	Gummi	Gummi	Gummi

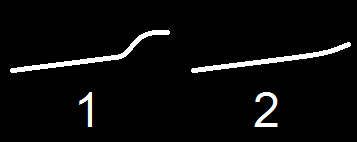

Hauptständer
	R24	R25(/1)	R25/2	R25/3	R26	R27
Rückholfeder	Eine Spiralfeder seitlich und Federzunge f. Arretierung	Eine Spiralfeder seitlich und Blattfeder f. Arretierung	Eine Spiralfeder seitlich Ab FIN 263 051 mittig	Zwei Spiralfedern mittig	Zwei Spiralfedern mittig	Zwei Spiralfedern mittig
Abstand Bohrungsmittelpunkt zu "Anlagefläche" (Maß A)				ca. 40 mm	ca. 15 mm	ca. 15 mm

Kotflügel hinten
	R24	R25(/1)	R25/2	R25/3	R26	R27
Länge senkrechte Strebe ab Unterkante Schutzblech bis Ende Strebe	24 cm	18 cm	18 cm	14 cm	nicht vorhanden	nicht vorhanden
Scharnier (Buchsen Blech + Klappteil)	nein	ja (3 + 2)	ja (3 + 2)	ja (2 + 1)	ja (2 + 1)	ja (2 + 1)
Hintere Befestigung der Gepäckbrücke	eine Schraube	eine Schraube	zwei Schrauben M6	zwei Schrauben M6	zwei Schrauben	zwei Schrauben
Kabelkanal	nein	nein	ja	ja	ja	ja
Ende hintere Strebe	Öse	Gewindebolzen M8	Gewindebolzen M8	Gewindebolzen M8	Gabelförmiger Schlitz	Öse

Rücklicht Rolfs Rücklichtabhandlung
	R24	R25(/1)	R25/2	R25/3	R26	R27
Bauform	"Nasenbär"	Eber-Rücklicht	Eber-Rücklicht	Eber-Rücklicht	Eber-Rücklicht ab 09/1958 "Tonne"	"Tonne"
Kabelzuführung	extern	extern	durch den Kotflügel	durch den Kotflügel	durch den Kotflügel	durch den Kotflügel
Beleuchtungsmittel	Birne 2W Licht	15 mm Birne 3W Licht	Sofitte Licht 5W	2 Sofitten Licht 5W und Bremse 10W	Bei Eber wie R25/3 Tonne Bilux-Birne 5/21W Licht und Bremse Birne 5W Kennzeichen	Bilux-Birne 5/21W Licht und Bremse Birne 5W Kennzeichen
Rücklichtglas	Rund, ca. Ø 25 mm	Rund, Ø 47 mm	Rund, Ø 47 mm (1951) rund, Ø 51 mm (ab 1952)	Rund, Ø 51 mm und Bremslicht oben	Rund, Ø 51 mm, sehr dick Tonne Ø 95 mm	Rund, Ø 95 mm
Glaseinfassung	Aluring	Aluring	Aluring	Aluring	lackierter Stahl und von außen aufgeschobener Chromring	lackierter Stahl

Tank
	R24	R25(/1)	R25/2	R25/3	R26	R27
Werkzeugfach	oben Scharnier rechts	oben Scharnier rechts	oben Scharnier unten	links Scharnier unten	oben Scharnier unten	oben Scharnier unten
Befestigung vorne	"hohe" Laschen	"hohe" Laschen	"hohe" Laschen	"tiefe" Laschen(alt) "hohe" Laschen (neu)	Führungsbuchsen im Falz	Führungsbuchsen im Falz
Befestigung hinten Alle Gewinde M8x1!	Laschen	Laschen	Gewindebuchsen	Winkel mit Gewinde (alt) M8 Gewindebuchsen (neu)	Gewindebuchsen	Gewindebuchsen
Benzinhahn Anschlußseite	rechts	rechts	rechts	links	links	links
Anschlußgewinde für Benzinhahn	Innengewinde M14x1,5	Außengewinde M16x1	Außengewinde M16x1	Außengewinde M20x1	Außengewinde M20x1	Außengewinde M20x1
Ausgleichsleitung	nein	nein	nein	ja	ja	ja
Ansaugrohr	nein	nein	nein	ja	nein	nein

Benzinhahn Durchflußmenge min. 250 ml/min
	R24	R25(/1)	R25/2	R25/3	R26	R27
Typ	"Frankfurter Modell"	Everbest FLR 1140FF		Everbest "Torpedo"	Everbest "Torpedo"	Everbest "Torpedo"
Anschlußgewinde am Tank	Innengewinde M14x1,5	Außengewinde M16x1	Außengewinde M16x1	Außengewinde M20x1	Außengewinde M20x1	Außengewinde M20x1

Luftfilter
	R24	R25(/1)	R25/2	R25/3	R26	R27
System	Drahtluftfilter	Drahtluftfilter	Drahtluftfilter	Drahtluftfilter	Drahtluftfiltereinsatz	Drahtluftfiltereinsatz Papierluftfiltereinsatz ab FIN 379 582
Durchmesser Auslaß	35 mm	35 mm	35 mm	40 mm	40 mm	40 mm
Gesamtdurchmesser	100 mm	100 mm	95 mm	95 mm	120 mm	120 mm (Drahteinsatz)

Vergaser
	R24	R25(/1)	R25/2	R25/3	R26	R27
Modell	Bing Typ AJ 1/22/27	Bing Typ 1/22/28	Bing Typ 1/22/44 Alternativ SAWE Typ K 22 F	Bing Typ 1/24/41 1/24/42 ab Okt. 1953 Alternativ SAWE K 24 F	Bing Typ 1/26/46 dann 1/26/52 dann 1/26/55	Bing Typ 1/26/68 1/26/79 bis FIN 379 581 1/26/83 ab FIN 379 582 1/26/93 ab FIN 384 365
Schwimmergewicht	11 gr	11 gr	11 gr	11 gr	Bing 1/26/46 = 11 gr Bing 1/26/52 = 11 gr Bing 1/26/55 = 7 gr	Bing 1/26/68 = 7 gr Bing 1/26/79 = 11 gr Bing 1/26/83 =11 gr Bing 1/26/93 = 11 gr

Schalldämpfer Schalldämpfervergleich
	R24	R25(/1)	R25/2	R25/3	R26	R27
Schalldämpferform	Fischschwanz	Fischschwanz	Schwalbenschwanz	Torpedo	Lang-Torpedo	Lang-Torpedo
Gesamtlänge	53 cm	53 cm	49 cm	58 cm	86 cm	86 cm
Krümmerdurchmesser	36 mm	36 mm	36 mm	32 mm	36 mm	36 mm
Auslaß	7 mm breit	7 mm breit	7 mm breit	Ø 27 mm	Ø 26 mm	Ø 26 mm bis 1963 dann Ø 28 mm
Befestigung	Lasche mittig	Lasche hinten	Lasche hinten	M8x1 Gewindebuchse	Lasche vorne	Lasche vorne
Montagepunkt am Rahmen (alle unten links)	Bohrung am Achsauge	Stoßdämpferaufnahme	Stoßdämpferaufnahme	Doppelkegelbuchse im Rahmen vor Stoßdämpferaufnahme	Buchse aussen am Rahmen	Buchse aussen am Rahmen
Schelle, Durchmesser	nein	nein	nein	ja, ca. 34 mm	ja, ca. 38 mm	ja, ca. 38 mm
Einstecktiefe Auslaßseite					ca. 28 cm	ca. 36 cm

Motorblock
	R24	R25(/1)	R25/2	R25/3	R26	R27
Interne Bezeichnung Motor	224/1	224/2	224/3	224/4	226/1	226/2
Motornummern	200 001 - 212007	220 001 - 243 400	245 001 - 283 650	284 001 - 331 705	340 005 - 370 242	372 001 - 387 364
Nockenwellengehäuse Lager Ölmeßstab	Ausgeformt Ausbuchtung	Ausgeformt Ausbuchtung	Ausgeformt Ausbuchtung ab FIN 277 632 beides wie R25/3	Senkrechter Abfall Gerade	Senkrechter Abfall Gerade	Senkrechter Abfall Gerade
Verschlußdeckel Ölpumpenwelle	M24x1,5	M24x1,5	M24x1,5 ab FIN 277 632 M26x1,5	M26x1,5	M26x1,5	M26x1,5

Zylinder Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27	R50
Zentrierbunddurchmesser (Maß A)	74.0 mm	74.0 mm	74.0 mm	74.0 mm	78.0 mm	78.0 mm	78.0 mm
Zentrierbundhöhe (Maß B)	4,0 mm	4,0 mm	4,0 mm	4,0 mm	4,0 mm	4,0 mm	3,5 mm
Höhe Zylinder (Maß C)	97.0 mm	97.0 mm	97.0 mm	97.0 mm	87.5 mm	87.5 mm	97,0 mm
Höhe Schaft (Maß D)	22,5 mm	22,0 mm	22,0 mm	30,0 mm	38,0 mm	38,0 mm	25,0 mm
Ringkanal (E), Anzahl der Ölbohrungen	0	0	0	0	1	2	2
Durchmesser Schaft (Maß F)	Passung 76,0 mm darunter 73,0 mm	Passung 76,0 mm darunter 74,0 mm	Passung 76,0 mm darunter 74,0 mm	Passung 76,0 mm darunter 74,0 mm	Passung 76,0 mm darunter 75,0 mm	Passung 76,0 mm darunter 75,0 mm	Passung 80,0 mm darunter 78,0 mm
Anzahl Kühlrippen	9	9	9	9	7	7	9
Kopfbefestigung	4 Durchgangsbohrungen	4 Durchgangsbohrungen	4 Durchgangsbohrungen	4 Sacklöcher	4 Sacklöcher	4 Sacklöcher

Zylinderkopf
	R24	R25(/1)	R25/2	R25/3	R26	R27
Farbe	Blank	Blank	Blank ab FIN 263 051 Schwarz ("Mohrenkopf")	Schwarz ("Mohrenkopf")	Blank	Blank
Position Zündkerze	Links	Links	Links	Links	Rechts	Rechts
Dritte Kühlrippe von oben	Ein-und Auslaß getrennt, mit Fenster	Ein-und Auslaß getrennt, mit Fenster	Ein-und Auslaß getrennt, mit Fenster	durchgehend	durchgehend	durchgehend
Durchmesser Einlaß	22 mm	22 mm	22 mm	24 mm	26 mm	26 mm
"Nase" mit 2 Gewindebolzen M8 über Einlaß (Motoraufhängung)	nein	nein	nein	nein	späte Fahrzeuge mit "Nase" aber ohne Bolzen	ja
Form Brennraum	rund	rund	rund	"eingeschnürt", liegende 8	Halbkugel Ø 60 mm	Halbkugel Ø 60 mm
Anzahl Stifte pro Ventildeckel	2	2	1	1	1	1
Kipphebelschmierung	Ölröhrchen	Ölröhrchen	Ölröhrchen	durch Ständerhülsen	durch Ständerhülsen	durch Ständerhülsen
Kopfschrauben	mit Kipphebelbefestigung auf langem Sechskant	mit Kipphebelbefestigung auf kurzem Sechskant und Distanzhülsen	"Normale" Paßschrauben SW14	"Normale" Paßschrauben SW14	"Normale" Paßschrauben SW14	"Normale" Paßschrauben SW14
Kipphebelsitz	auf den Kopfschrauben	auf den Kopfschrauben	auf Ständerhülsen	auf Ständerhülsen	auf Ständerhülsen	auf Ständerhülsen

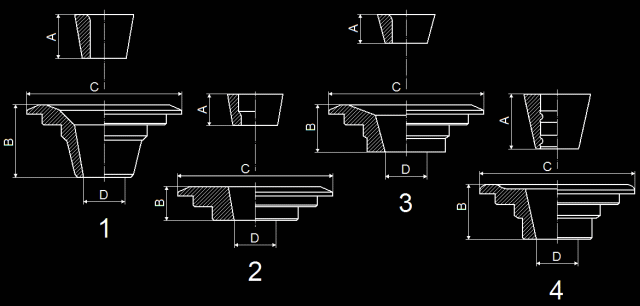

Ventilsystem Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Durchmesser Einlaß/ Auslaß (Länge: 87 mm)	34 mm/ 32 mm	34 mm/ 32 mm	32 mm/ 32 mm	34 mm/ 32 mm	34 mm/ 32 mm	34 mm/ 32 mm
Keilform	Langkeil	Langkeil	Langkeil	Langkeil	gestufter Kurzkeil, Kurzkeil ab FIN 364 872	Kurzkeil Rillenkeil ab FIN 385 265
Keillänge (Maß A)	8 mm	8 mm	8 mm	8 mm	6,5 mm, 6 mm ab FIN 364 872	6 mm, 10,65 mm ab FIN 385 265
Tellerhöhe (Maß B)	15 mm	15 mm	15 mm	15 mm	6,5 mm, 9,6 mm ab FIN 364 872	9,6 mm, 10,3 mm ab FIN 385 265
Tellerdurchmesser (Maß C)	32,8 mm	32,8 mm	32,8 mm	32,8 mm	32,8 mm	32,8 mm, 32,0 mm ab FIN 385 265
Bohrungsdurchmesser (Maß D)	8,9 mm	8,9 mm	8,9 mm	8,9 mm	9,2 mm, 8,9 mm ab FIN 364 872	8,9 mm, 9,0 mm ab FIN 385 265
Führungslänge (Maß E)	43 mm	43 mm	43 mm	43 mm	52 mm, 50 mm ab FIN 364 872	50 mm
Überstand Oberseite (Maß F)	11,2 mm	11,2 mm	11,2 mm	11,2 mm	19 mm, 16,2 mm ab FIN 364 872	16,2 mm, 15,2 mm ab FIN 385 265

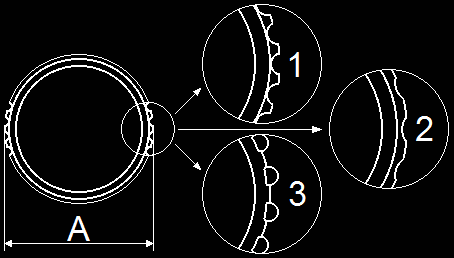

Ventildeckel
	R24	R25(/1)	R25/2	R25/3	R26	R27
Anzahl Kühlrippen	3	3	2	2	2	2
Anzahl Angußnasen mit Loch innen	2	2	1	1	1	1
Spannbrückenaufnahme	Vertiefung	Vertiefung	Plattform	Plattform	Plattform	Plattform
Breite der unteren Kühlrippe	ECHO ist ausgeschaltet (OFF).	125 mm	132 mm	132 mm	142 mm	142 mm

Ölwanne
	R24	R25(/1)	R25/2	R25/3	R26	R27
Ablaßschraube	Linke Seite, hinten	Linke Seite, hinten	erst linke Seite hinten dann hinten (Getriebeseite)	hinten (Getriebeseite)	hinten (Getriebeseite)	hinten (Getriebeseite)

Kurbelwelle
	R24	R25(/1)	R25/2	R25/3	R26	R27
Durchmesser hinterer Zapfen		30 mm	30 mm	30 mm	35 mm	35 mm

Pleuel Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Achsenabstand (Maß A)		136 mm	136 mm	136 mm	125 mm	120 mm

Kolben Durchmesser 68 mm bis 70mm in 0,5 mm Schritten Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Kompressionshöhe (Maß A)	31 mm	31 mm	31 mm	31 mm	32 mm	37 mm ab FIN 385 083 38,6 mm
Höhe Kolbendom (Maß B)	3,5 mm	3,5 mm	3,5 mm	3,5 mm	9,5 mm	14,2 mm ab FIN 385 083 9,7 mm
Durchmesser Kolbenbolzen (Maß C)	18 mm	18 mm	18 mm	18 mm	20 mm	20 mm

Schwungscheibe
	R24	R25(/1)	R25/2	R25/3	R26	R27
Höhe		48 mm	48 mm	48 mm	39 mm	39 mm
Kupplungsfedersystem	drei Löcher für Schraubenfedern	drei Löcher für Schraubenfedern	drei Löcher für Schraubenfedern	Tellerfeder	Tellerfeder	Tellerfeder
Markierungen für Zündungseinstellung	---	---	--- ab FIN 264 251 Stahlkugeln für F/S, OT eingeschlagen	Stahlkugeln für F/S, OT eingeschlagen	F/S/OT eingeschlagen	F/S/OT eingeschlagen

Stösselstangen
	R24	R25(/1)	R25/2	R25/3	R26	R27
Länge (± 2 mm)	185 mm	185 mm	185 mm	185 mm	175 mm	175 mm

Ölpumpe Fördermenge der 10 mm-Version 2000 ml/min bei 7200 U/min
	R24	R25(/1)	R25/2	R25/3	R26	R27
Höhe Zahnräder	10 mm	8 mm 10 mm ab FIN 220 076	10 mm	10 mm	10 mm	10 mm 15 mm ab FIN 381 133
Länge Welle	162,5 mm	162,5 mm	162,5 mm	162,5 mm	162,5 mm	162,5 mm 152,5 mm ab FIN 381 133

Ölpeilstab Alle Maße ab Unterkante Gewinde Verschiebung um +2 mm möglich
	R24	R25(/1)	R25/2	R25/3	R26	R27
Kopfform	Sechskant SW21	Sechskant SW21	Flügelmutter	Flügelmutter	Flügelmutter	Flügelmutter
Gesamtlänge Stab	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Füllstandsmarkierungen Max 1¼ l 1 l ¾ l Min ½ l	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm

Lichtmaschine
	R24	R25(/1)	R25/2	R25/3	R26	R27
Modell	Bosch 6V/45W	Bosch 6V/45-60W	Noris ZLZ 45/60	Noris ZLZ 45/60 ab FIN 286 497 Noris ZLZ60/6/1600/L	Noris ZLZ 60/6/1600 1/L	Bosch LJ/CJE 60/6/1800 R 5
Aufdruck Anker und Form FKR-Mitnehmernut			ZLZ161/1Z	ZLZ161/1Z ab FIN 286 497 ZLZ161/2Z	ZLZ161/2Z

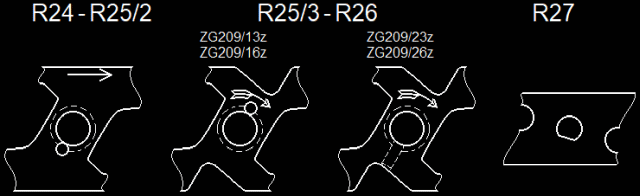

Fliehkraftregler
	R24	R25(/1)	R25/2	R25/3	R26	R27
Bauform	keine Aussparungen	keine Aussparungen	keine Aussparungen	zwei Aussparungen	zwei Aussparungen	keine Aussparungen
BMW-Nummer (1\|2 bedeutet 1 oder 2)	---	---	---	ZG209/13\|16\|23\|26z	ZG209/13\|16\|23\|26z	ZV SV 2Z 1Z
Bosch-Nummer	---	---	---	1 119 999 118\|122\|126	1 119 999 118\|122\|126	1 237 120 035

Getriebe
	R24	R25(/1)	R25/2	R25/3	R26	R27
Handschalthebel	ja	ja	ja	nein	nein	nein
Schalter für Leerlaufanzeige	nein	nein	ja	ja	ja	ja
Abdeckschale Mitnehmer	nein	nein	nein	nein	ja	ja
Haltelaschen, unten angeschraubt	nein	nein	nein	nein	nein	ja
Lagerbock für Kupplungshebel	angegossen	Blechrahmen, gesplintet	Blechrahmen, gesplintet	Blechrahmen, gesplintet	angegossen (stärker als R24)	angegossen (stärker als R24)
Befestigungsbohrungen zum Motor	6,3 mm	8,5 mm	8,5 mm	8,5 mm	8,5 mm	8,5 mm
Auskragung für Schaltwelle links	20 mm	5 mm	5 mm	5 mm	5 mm	5 mm
Schalthebel	Stahl, schwarz lackiert	Stahl, verchromt	Stahl, verchromt	Stahl, verchromt	Stahl, verchromt	Stahl, verchromt

Kickstarter
	R24	R25(/1)	R25/2	R25/3	R26	R27
Material	Stahl, schwarz lackiert	Stahl, verchromt	Stahl, verchromt	Aluminium	Aluminium	Aluminium

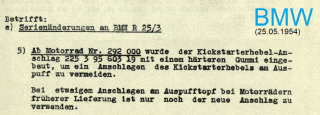

Verbreiterte Auflage für Anschlaggummi	nein	nein	ja T-förmiger Querschnitt	ja dreieckiger Querschnitt	ja T-förmiger Querschnitt	ja T-förmiger Querschnitt

Druckstange Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Bauform		dreiteilig	dreiteilig	dreiteilig	einteilig	einteilig
Gesamtlänge		205 mm	205 mm	205 mm	209,5 mm	209,5 mm
Teil A (Länge x Durchmesser)		18 mm x 6,1 mm	18 mm x 6,1 mm	18 mm x 6,1 mm	17,8 mm x 6,0 mm	17,8 mm x 6,0 mm
Teil B (Länge x Durchmesser)		25 mm x 8,4 mm	25 mm x 8,4 mm	25 mm x 8,4 mm	21,0 mm x 8,3 mm	21,0 mm x 8,3 mm
Teil C (Länge x Durchmesser)		28 mm x 5 mm (sichtbar 13 mm)	28 mm x 5 mm (sichtbar 13 mm)	28 mm x 5 mm (sichtbar 13 mm)	18,0 mm x 5,2 mm	18,0 mm x 5,2 mm
Teil D (Länge x Durchmesser)		141,5 mm x 7,5 mm	141,5 mm x 7,5 mm	141,5 mm x 7,5 mm	148,5 mm x 7,5 mm	148,5 mm x 7,5 mm
Teil E (Bauform und Meßwerte)		Vierkant 8 mm x 4,9 mm	Vierkant 8 mm x 4,9 mm	Vierkant 8 mm x 4,9 mm	Kegel 4 mm x 60�	Kegel 4 mm x 60�

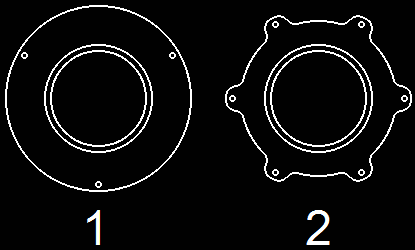

Hardyscheibe
	R24	R25(/1)	R25/2	R25/3	R26	R27
Aussenring	Stahl, verchromt	Stahl, verchromt	Stahl, verchromt	Stahl, verchromt	Stahl, verzinkt	Stahl, verzinkt
Scheibe	Gummischeibe ("Puck")	Gummischeibe ("Puck")	Gummischeibe ("Puck")	Gummischeibe ("Puck")	Gummikreuz mit Gummi-Distanzscheiben	Gummikreuz mit Gummi-Distanzscheiben
Dicke	28 mm	28 mm	28 mm	28 mm	20 mm	20 mm

Kardanantrieb
	R24	R25(/1)	R25/2	R25/3	R26	R27
Mitnehmerflansch	Aufgepreßt	Aufgepreßt	Aufgepreßt	Aufgepreßt	Längsverzahnung mit Rundmutter	Längsverzahnung mit Rundmutter
Ende Achsantriebsseite	Mitnehmerklaue (Innenvielzahn) aufgepreßt	Kreuzgelenk(gabel) einteilig geschmiedet	Kreuzgelenk(gabel) einteilig geschmiedet	Kreuzgelenk(gabel) einteilig geschmiedet	"Topf" (innenliegende Längsverzahnung) einteilig geschmiedet	"Topf" (innenliegende Längsverzahnung) einteilig geschmiedet

Achsantrieb Heikos Bauteil-Vergleich
	R24	R25(/1)	R25/2	R25/3	R26	R27
Zahnzahl Kegel/ Tellerrad	11 / 46 oder 8 / 34 solo	6 / 27 solo 7 / 36 Beiwagen	6 / 27 solo 7 / 36 Beiwagen	6 / 25 solo 5 / 24 Beiwagen	6 / 25 solo 5 / 26 Beiwagen	6 / 25 solo 6 / 27 solo ab FIN 379 495 5 / 26 Beiwagen
Tellerradmarkierung unter Lager Mitnehmerseite				225/3	226/1	226/2
Höhe Tellerrad bis Oberkante Verzahnung				33 mm	41 mm	41 mm
Länge Welle mit Kegelrad				110 mm	136 mm	136 mm

Federhülse oben Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Material	---	Stahl lackiert, 1 mm	Stahl lackiert, 1 mm	I. Aluminium, 1 mm II. Aluminium, 1 mm	---	---
Außendurchmesser (Maß A)	---	66,5 mm	66,5 mm	I. 66 mm II. 70 mm	---	---
Gesamtlänge (Maß B)	---	69,5 mm	69,5 mm	I. 91 mm II. 91 mm	---	---
Durchmesser Bohrung (Maß C)	---	27 mm	27 mm	I. 29,5 mm II. 29,5 mm	---	---

Federhülse unten Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Material	---	Stahl lackiert, 1 mm	Stahl lackiert, 1 mm	I. Stahl lackiert, 1 mm II. Stahl lackiert, 1 mm	Aluminium, 1 mm	Aluminium, 1 mm
Außendurchmesser (Maß A)	---	60,5 mm	60,5 mm	I. 60 mm II. 64 mm	92,5 mm	92,5 mm
Gesamtlänge (Maß B)	---	70 mm	70 mm	I. 91 mm II. 91 mm	60,4 mm	60,4 mm
Durchmesser Bohrung (Maß C)	---	48 mm	48 mm	I. 48 mm II. 48 mm	36,6 mm	36,6 mm

Fettkappe (unten) Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Material	---	Stahl lackiert, 1 mm	Stahl lackiert, 1 mm	Aluminium, 1 mm	---	---
Außendurchmesser (Maß A)	---	46,5 mm	46,5 mm	46 mm	---	---
Gesamtlänge (Maß B)	---	48 mm	48 mm	44,5 mm	---	---
Durchmesser Bohrung (Maß C)	---	20,2 mm	20,2 mm	23,5 mm	---	---

Tragfedern Hinterrad
	R24	R25(/1)	R25/2	R25/3	R26	R27
Länge entspannt (± 2 mm)	---	129 mm	129 mm	164 mm solo 171 mm Beiwagen	284 mm solo 272,5 mm Beiwagen	284 mm solo 272,5 mm Beiwagen
Drahtdurchmesser	---	7,5 mm	7,5 mm	7,5 mm 8,0 mm Beiwagen	6,5 mm solo 7,4 mm Beiwagen	6,5 mm solo 7,4 mm Beiwagen
Federaußendurchmesser	---	55 mm	55 mm	56 mm solo	50 mm solo 51,9 mm Beiwagen	50 mm solo 51,9 mm Beiwagen
Windungszahl	---	9,5 linear	9,5 linear	10,5 beidseitig progressiv solo	21 beidseitig progr. solo 19 linear Beiwagen	21 beidseitig progr. solo 19 linear Beiwagen

Gleitrohr Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Gesamtlänge (Maß A)	---	27,5 cm	28,5 cm	32,0 cm	---	---
Länge bis zum Absatz (Maß B)	---	25,5 cm	26,3 cm	30,0 cm	---	---
Durchmesser (Maß C)	---	21,8 mm	21,8 mm	24,8 mm	---	---
Durchmesser Klemmung (Maß D)	---	19,8 mm	19,8 mm	23,4 mm	---	---

Gleithülse
	R24	R25(/1)	R25/2	R25/3	R26	R27
Innendurchmesser x Außendurchmesser x Höhe	---	22 mm x 26 mm x 25 mm	22 mm x 26 mm x 25 mm	25 mm x 29 mm x 25 mm	---	---

Steckachse vorne Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Länge (Maß A)	225 mm	243 mm	242,5 mm	242 mm	244 mm	244 mm
Durchmesser 1 (Maß B)	20 mm	20 mm	20 mm	20 mm	20 mm	20 mm
Länge Durchmesser 1 (Maß C)	70,5 mm	80 mm	81 mm	81 mm	70 mm	70 mm
Durchmesser 2 (Maß D)	17,0_-0,05 mm	17,0_-0,05 mm	17,0_-0,05 mm	17,0_-0,05 mm	17,0_-0,05 mm	17,0_-0,05 mm
Länge Durchmesser 2 (Maß E)	115 mm	134 mm	132,5 mm	133 mm	142 mm	142 mm
Gewinde (Maß F)	Linksgewinde	Linksgewinde, ab FIN 227 407 Rechtsgewinde M14x1,5	Rechtsgewinde M14x1,5	Rechtsgewinde M14x1,5	Rechtsgewinde M14x1,5	Rechtsgewinde M14x1,5

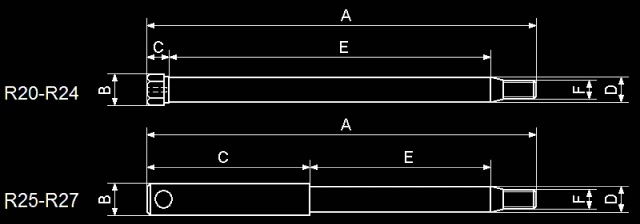

Steckachse hinten Maßskizze
	R24	R25(/1)	R25/2	R25/3	R26	R27
Länge (Maß A)	240 mm	338 mm	319,5 mm	322 mm	310 mm	310 mm
Durchmesser 1 (Maß B)	---	20 mm	20 mm	20 mm	20 mm	20 mm
Länge Durchmesser 1 (Maß C)	---	128 mm	129 mm	132 mm	111 mm	111 mm
Durchmesser 2 (Maß D)	17,0_-0,05 mm	17,0_-0,05 mm	17,0_-0,05 mm	17,0_-0,05 mm	17,0_-0,05 mm	17,0_-0,05 mm
Länge Durchmesser 2 (Maß E)	210 mm	161 mm	162,5 mm	161 mm	170 mm	170 mm
Gewinde (Maß F)	Rechtsgewinde M14x1,5 beidseitig	Rechtsgewinde M14x1,5	Rechtsgewinde M14x1,5	Rechtsgewinde M14x1,5	Rechtsgewinde M14x1,5	Rechtsgewinde M14x1,5

Räder
	R24	R25(/1)	R25/2	R25/3	R26	R27
Raddurchmesser	19"	19"	19"	18"	18"	18"
Felge	Tiefbettfelge 2,5 x 19	Tiefbettfelge 3 x 19	Tiefbettfelge 3 x 19	Tiefbettfelge 3 x 18	Tiefbettfelge 2,15B x 18	Tiefbettfelge 2,15B x 18
Felgenmaterial	lackierter Stahl	lackierter Stahl	lackierter oder verchromter Stahl	poliertes Aluminium lackierte Stahlversion für Behördenausführung oder Beiwagenbetrieb	poliertes Aluminium lackierte Stahlversion für Behördenausführung oder Beiwagenbetrieb	poliertes Aluminium lackierte Stahlversion für Behördenausführung oder Beiwagenbetrieb
Anzahl Speichen	36	36	36	36	36	36
Reifen	3 x 19	3,25 x 19	3,25 x 19	3,25 x 18	3,25 x 18	3,25 x 18

Speichen
	R24	R25(/1)	R25/2	R25/3	R26	R27
Abmessungen und Anzahl	M3,5x165, M3,5x220 je 18 Stück	ED M3,5 X 154, ED M3,5 X 210 je 18 Stück	ED M3,5 X 154, ED M3,5 X 210 je 18 Stück	ED M3,5 X 140 36 Stück	ED M3,5 X 140 36 Stück	ED M3,5 X 140 36 Stück
Form	gekröpft	gerade	gerade	gerade	gerade	gerade
Farbe	schwarz	schwarz	verchromt	verchromt	verchromt	verchromt

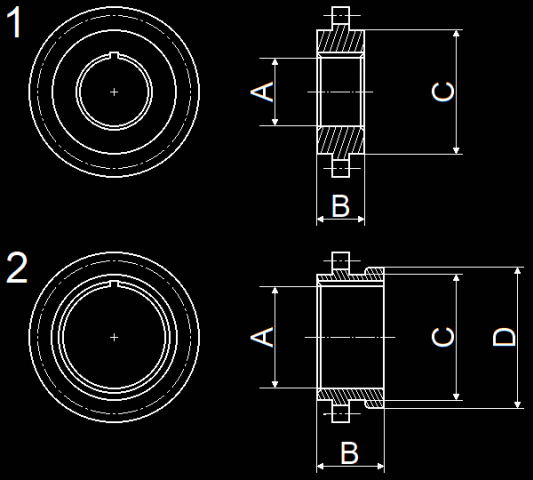

Nabe
	R24	R25(/1)	R25/2	R25/3	R26	R27
Bremse	Trommel Halbnabe Ø 160 mm	Trommel Halbnabe Ø 160 mm	Trommel Halbnabe Ø 160 mm	Trommel Vollnabe Ø 160 mm	Trommel Vollnabe Ø 160 mm	Trommel Vollnabe Ø 160 mm

Dieser Werk bzw. Inhalt ist unter einer Creative Commons-Lizenz lizenziert.

Stand

Tabular overview R24 - R27

The table below is covering the after-WWII-BMW single cylinder models, listing criteria that should allow to associate the components to the right models with the least possible effort (a close inspection and a folding rule should suffice).

Basic information
	R24	R25(/1)	R25/2	R25/3	R26	R27
Internal designation frame	224/1	225/1	225/2	225/3	226/1	226/2
Years of manufacture	1948-1950	1950-1951	1951-1953	1953-1956	1956-1960	1960-1966
Frame numbers	200 001 - 212 007	220 001 - 243 400	245 001 - 283 650	284 001 - 331 705	340 005 - 370 242	372 001 - 387 364
Total manufactured	12020	23400	38651	47700	30236	15364

Frame
	R24	R25(/1)	R25/2	R25/3	R26	R27
Frame number location	at the right engine mounting cube	on upper rear wheel suspension support	ECHO ist ausgeschaltet (OFF).	on the steering head's right side	on the steering head's right side	on the steering head's right side
Rear wheel suspension	rigid	Pushrod suspension	Pushrod suspension	Pushrod suspension	long swingarm	long swingarm
Assembly method	bolted	welded	welded	welded	welded	welded
Suitability for sidecar	not suitable for sidecar	sidecar mounts welded to frame	sidecar mounts welded to frame, first series has lower right mount bolted	sidecar mounts welded to frame	sidecar mounts welded to frame from no. 344 637 subframe required	subframe required
Mounting point for silencer lower left corner of frame	hole at axle eye	shock absorber support	shock absorber support	dual-tapered bushing in the frame in front of shock absorber support	bushing outside the frame	bushing outside the frame

Fork
	R24	R25(/1)	R25/2	R25/3	R26	R27	R50
System	telescopic fork	telescopic fork	telescopic fork	telescopic fork	Earles fork	Earles fork	Earles fork
Steering lock	right side, bottom yoke	top yoke	top yoke	headstock, bottom left side	headstock, bottom left side	headstock, bottom left side	headstock, middle left side
Rubber bellows	yes	yes	yes	no	no	no	no
Right fork end	left-hand thread for axle	left-hand thread for axle	plain drill for axle	plain drill for axle	plain drill for axle	plain drill for axle	plain drill for axle
Ear for hydraulic steering damper	no	no	no	no	no	yes

Yokes
	R24	R25(/1)	R25/2	R25/3	R26	R27
Mounting points for risers	holes in the middle of the yoke arms	holes, "jutting out" to the back	holes, "jutting out" to the back	cones in the middle of the yoke arms	cones, "jutting out" to the front	holes in the middle of the yoke arms
Bottom yoke	two holes for bolting on bracket	Two eyes for cables, one per arm (centered)	Two eyes for cables, one per arm (centered)	M8 thread for horn mount centered at front	---	---
Steering lock	eye at bottom yoke's right side	insertion hole at top yoke's left side	insertion hole at top yoke's left side	vertical slot on steer tube's left side	vertical slot on steer tube's left side	vertical slot on steer tube's left side

Thumb screw
	R24	R25(/1)	R25/2	R25/3	R26	R27
Handle	two wings	two wings	two wings	two wings	star-shaped	star-shaped
Compression springs	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098	0,8 x 5 x 12 DIN 2098
Diametre balls	5.5 mm	5.5 mm	5.5 mm	5.5 mm	5.5 mm	5.5 mm

Resistance plate dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
centre distance (value A)		75 mm	75 mm	75 mm	75 mm	75 mm
Diametre hole for retaining screw (value B)		14.5 mm	14.5 mm	14.5 mm	16.1 mm	16.1 mm
Middle of plate (criterion C)		latch, 25 mm wide	latch, 25 mm wide	latch, 25 mm wide	hole, diametre 19.8 mm	hole, diametre 19.8 mm

Suspension springs front
	R24	R25(/1)	R25/2	R25/3	R26	R27
Length relaxed (± 2 mm)	250 mm	282 mm	282 mm	372 mm	286 mm	286 mm
Wire diametre	4,3 mm	4.4 mm	4.4 mm	4.4 mm	5.8 mm	5.8 mm
Spring diametre outer	27.1 mm	27 mm	27 mm	27.2 mm	47.6 mm	47.6 mm
Number of coils	35	39 both ends progressive	39 both ends progressive	51 both ends progressive	24 both ends progressive	24 both ends progressive

Brake holder
	R24	R25(/1)	R25/2	R25/3	R26	R27
System	half-width brake	half-width brake	half-width brake	full-width brake	full-width brake	full-width brake
Cable ends at	ECHO ist ausgeschaltet (OFF).	brake lever	brake lever	brake holder	brake holder	brake holder
Visible length brake holder stud			23 mm	28 mm
Position of drain hole (torque bracket horizontal)		"7 o'clock"	"7 o'clock"	"7 o'clock"	"6 o'clock"	"6 o'clock"

Mudguard front wheel
	R24	R25(/1)	R25/2	R25/3	R26	R27
Rods assembly Front/middle/back	inside, riveted doesn't exist inside, riveted	inside, riveted outside, riveted inside, riveted	outside, bolted outside, riveted inside, riveted	outside, bolted outside, riveted inside, riveted	outside, bolted doesn't exist No rods, mounted directly to the rocker	outside, bolted doesn't exist No rods, mounted directly to the rocker
Length of lower rod from inner flange mudguard to rod's end		24 cm	24 cm	22 cm	---	---

Head light housing
	R24	R25(/1)	R25/2	R25/3	R26	R27
Alongside speedometer	Charge control on right side (alongside ignition lock)	Charge control on left side fuse on the right side	Charge control on left side fuse on the right side	nothing	nothing	nothing
Below speedometer	empty	empty	neutral indicator	heart-shaped charge control and neutral indicator	heart-shaped charge control and neutral indicator	heart-shaped charge control and neutral indicator
Horn dent	no	no	no	yes	early machines like R25/3 then without	no

Speedometer
	R24	R25(/1)	R25/2	R25/3	R26	R27
W= (valid for km/h!)	1,0 solo	1,05 solo 1,2 side car	1,05 solo 1,2 side car	1,0 solo 1,15 side car	1,0 solo 1,25 side car	1,0 solo until no. 379 494 1,08 solo from no. 379 495 1,25 side car
Display range	0-120 km/h	0-120 km/h	0-120 km/h	0-140 km/h solo 0-120 km/h side-car	20-140 km/h possibly 0-140 km/h, too	0-140 km/h solo 10-110 km/h side-car
Shifting marks	20-35-60	20-35-60	25-45-70	25-50-75 solo 20-40-65 side-car	25-55-80	35-60-90 solo 20-45-65 side-car

Horn
	R24	R25(/1)	R25/2	R25/3	R26	R27
Manufacturer and model	black Bosch FCE 6/1, green Bosch FCE 6/6	Black Bosch FCE 6/1, later HO/FCF 6/1 green Bosch FCE 6/6	Bosch FCE 6/1 resp. HO/FCF 6/8 or NORIS HE6	Bosch HO/FCF 6/8 or NORIS HE6	Bosch HO/FCF 6 A1 or HO/FCF 6 A 20

ignition key
	R24	R25(/1)	R25/2	R25/3	R26	R27
Number of catches towards iginition switch	2 low	2 low	2 low	1 high, rear side	1 high, rear side	1 high, rear side

Driver's seat
	R24	R25(/1)	R25/2	R25/3	R26	R27
Saddle spring	two upright	one upright	one horizontal	one horizontal	one horizontal	one horizontal
Vertical spring lever adjustable range (positions)	no none	no none	yes 60-100 kg (4 pos.)	yes 60-100 kg (4 pos.)	yes 60-100 kg (4 pos.)	yes 60-100 kg (4 pos.)
Diameter seat bearing			8 mm	10 mm	10 mm	10 mm

Battery carrier
	R24	R25(/1)	R25/2	R25/3	R26	R27
Tension strap	steel, two parts also rubber	steel, two parts	steel, two parts from no. 263 051 rubber	rubber strap	rubber strap	rubber strap

Center stand
	R24	R25(/1)	R25/2	R25/3	R26	R27
Springs	One tension spring side pull flat retaining spring	One tension spring side pull flat retaining spring	One tension spring side pull from no. 263 051 center spring	Two tension springs center	Two tension springs center	Two tension springs center
Distance bore centre to "face" (value A)				ca. 40 mm	ca. 15 mm	ca. 15 mm

Mudguard rear wheel
	R24	R25(/1)	R25/2	R25/3	R26	R27
Length of upright rod from inner flange mudguard to rod's end	24 cm	18 cm	18 cm	14 cm	doesn't exist	doesn't exist
Hinge (knuckles mudguard + flip end)	no	yes (3 + 2)	yes (3 + 2)	yes (2 + 1)	yes (2 + 1)	yes (2 + 1)
Rear mounting of luggage carrier	one screw	one screw	two screws M6	two screws M6	two screws	two screws
Cable duct	no	no	yes	yes	yes	yes
End of back rod	Eye	Stud bolt M8	Stud bolt M8	Stud bolt M8	Forked	Eye

Tail light Rolf's tail light history
	R24	R25(/1)	R25/2	R25/3	R26	R27
Design	Notek tail light	Eber tail light	Eber tail light	Eber tail light	Eber tail light from 09/1958 "ton"	"ton"
cable comes from	extern	extern	through mudguard	through mudguard	through mudguard	through mudguard
Bulbs	bulb 2W tail light	15 mm bulb 3W tail light	Sofitt bulb tail light 5W	2 Sofitt bulbs tail 5W and stop light 10W	Eber as R25/3 "ton" has Bilux-bulb 5/21W tail and stop light bulb 5W license plate	Bilux-bulb 5/21W tail and stop light bulb 5W license plate
Tail light lens	round, Ø ca. 25 mm	round, Ø 47 mm	round, Ø 47 mm (1951) round, Ø 51 mm (from 1952)	round, Ø 51 mm and stop light above	round, Ø 51 mm, very thick ton Ø 95 mm	round, Ø 95 mm
Glas holder	Aluminium ring	Aluminium ring	Aluminium ring	Aluminium ring	Coated steel ring with chromed ring slid on	Coated steel ring

Tank
	R24	R25(/1)	R25/2	R25/3	R26	R27
Tool compartment	on top hinges on the right side	on top hinges on the right side	on top hinges at the bottom	left side hinges at the bottom	on top hinges at the bottom	on top hinges at the bottom
Front mounting	"high" brackets	"high" brackets	"high" brackets	"low" brackets (old version) "high" brackets (new)	bushing in the beading	bushing in the beading
Rear mounting All threads M8x1!	brackets	brackets	closed insert nut	L-bracket with thread (old)M8 closed insert nut (new)	closed insert nut	closed insert nut
Fuel tap mounted on	right side	right side	right side	left side	left side	left side
Connexion thread for fuel tap	inside thread M14x1.5	outside thread M16x1	outside thread M16x1	outside thread M20x1	outside thread M20x1	outside thread M20x1
Equaliser hose	no	no	no	yes	yes	yes
Intake tube	no	no	no	yes	no	no

Fuel tap flow rate min. 250 ml/min
	R24	R25(/1)	R25/2	R25/3	R26	R27
Type	"Frankfurter Modell"	Everbest FLR 1140FF		Everbest "Torpedo"	Everbest "Torpedo"	Everbest "Torpedo"
Tank side connexion thread	inside thread M14x1.5	outside thread M16x1	outside thread M16x1	outside thread M20x1	outside thread M20x1	outside thread M20x1

Air intake filter
	R24	R25(/1)	R25/2	R25/3	R26	R27
System	Metal mesh filter	Metal mesh filter	Metal mesh filter	Metal mesh filter	Metal mesh cartridge	Metal mesh cartridge paper cartridge from no. 379 582
Exit diameter	35 mm	35 mm	35 mm	40 mm	40 mm	40 mm
Diameter housing	100 mm	100 mm	95 mm	95 mm	120 mm	120 mm (metal mesh)

Carburettor
	R24	R25(/1)	R25/2	R25/3	R26	R27
Type	Bing Type AJ 1/22/27	Bing Type 1/22/28	Bing Type 1/22/44 or SAWE Typ K 22 F	Bing Type 1/24/41 1/24/42 from Oct. 1953 or SAWE K 24 F	Bing Type 1/26/46 then 1/26/52 then 1/26/55	Bing Type 1/26/68 1/26/79 to no. 379 581 1/26/83 from no. 379 582 1/26/93 from no. 384 365
Float gauge weight	11 gr	11 gr	11 gr	11 gr	Bing 1/26/46 = 11 gr Bing 1/26/52 = 11 gr Bing 1/26/55 = 7 gr	Bing 1/26/68 = 7 gr Bing 1/26/79 = 11 gr Bing 1/26/83 =11 gr Bing 1/26/93 = 11 gr

Silencer silencer analysis (German)
	R24	R25(/1)	R25/2	R25/3	R26	R27
Silencer type	fish tail	fish tail	swallow tail	torpedo	long torpedo	long torpedo
length	53 cm	53 cm	49 cm	58 cm	86 cm	86 cm
Header diameter	36 mm	36 mm	36 mm	32 mm	36 mm	36 mm
Tailpipe	7 mm wide	7 mm wide	7 mm wide	Ø 27 mm	Ø 26 mm	Ø 26 mm until 1963 then Ø 28 mm
Mounting	bracket near middle	bracket near back end	bracket near back end	M8x1 closed insert nut	bracket near front end	bracket near front end
Mounting point at frame (all lower left corner)	hole at axle eye	shock absorber support	shock absorber support	dual-tapered bushing in the frame in front of shock absorber support	bushing outside the frame	bushing outside the frame
Clamp, diameter	no	no	no	yes, ca. 34 mm	yes, ca. 38 mm	yes, ca. 38 mm
Depth tailpipe					ca. 28 cm	ca. 36 cm

Engine block
	R24	R25(/1)	R25/2	R25/3	R26	R27
Internal designation engine	224/1	224/2	224/3	224/4	226/1	226/2
Engine numbers	200 001 - 212007	220 001 - 243 400	245 001 - 283 650	284 001 - 331 705	340 005 - 370 242	372 001 - 387 364
Camshaft bearing housing oil dip stick	bulged curved	bulged curved	bulged curved from no. 277 632 both like R25/3	straight down straight	straight down straight	straight down straight
Cover oil-pump drive shaft	M24x1.5	M24x1.5	M24x1.5 from no. 277 632 M26x1.5	M26x1.5	M26x1.5	M26x1.5

Cylinder dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27	R50
Centreing collar diameter (value A)	74.0 mm	74.0 mm	74.0 mm	74.0 mm	78.0 mm	78.0 mm	78.0 mm
Centreing collar height (value B)	4.0 mm	4.0 mm	4.0 mm	4.0 mm	4.0 mm	4.0 mm	3.5 mm
Cylinder height (value C)	97.0 mm	97.0 mm	97.0 mm	97.0 mm	87.5 mm	87.5 mm	97.0 mm
Skirt height (value D)	22.5 mm	22.0 mm	22.0 mm	30.0 mm	38.0 mm	38.0 mm	25.0 mm
Groove (E), number of oiling drills	0	0	0	0	1	2	2
kirt diameter (value F)	fit area 76.0 mm below 73.0 mm	fit area 76.0 mm below 74.0 mm	fit area 76.0 mm below 74.0 mm	fit area 76.0 mm below 74.0 mm	fit area 76.0 mm below 75.0 mm	fit area 76.0 mm below 75.0 mm	fit area 80.0 mm below 78.0 mm
Number cooling fins	9	9	9	9	7	7	9
Cylinder head fastening	4 through holes	4 through holes	4 through holes	4 blind holes	4 blind holes	4 blind holes

Cylinder head
	R24	R25(/1)	R25/2	R25/3	R26	R27
Colour	silver	silver	silver from no. 263 051 black	black	silver	silver
Spark plug position	Left	Left	Left	Left	Right	Right
Third cooling fin from top	in- and outtake separated with "window"	ECHO ist ausgeschaltet (OFF).	in- and outtake separated with "window"	unseparated	unseparated	unseparated
Intake diameter	22 mm	22 mm	22 mm	24 mm	26 mm	26 mm
"Nose" with 2 stud bolts M8 above intake (engine suspension)	no	no	no	no	late machines with "nose" but without stud bolts	yes
Combustion chamber form	round	round	round	narrowed in the middle, "flat 8"	Hemispherical Ø 60 mm	Hemispherical Ø 60 mm
Number of pins per valve cap	2	2	1	1	1	1
Rocker arm lubrication	oil tube	oil tube	oil tube	through bushings for rocker arm bearings	through bushings for rocker arm bearings	through bushings for rocker arm bearings
Cylinder head screws	with rocker arm bearing support on long hex	with rocker arm bearing support on short hex and bushings	"Normal" fit bolts WS14	"Normal" fit bolts WS14	"Normal" fit bolts WS14	"Normal" fit bolts WS14
Rocker arm bearing support	on top of cylinder head screws	on top of cylinder head screws	on top of bushings for rocker arm bearings	on top of bushings for rocker arm bearings	on top of bushings for rocker arm bearings	on top of bushings for rocker arm bearings

Valve-system dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Diameter intake/ exhaust valve (Length: 87 mm)	34 mm/ 32 mm	34 mm/ 32 mm	32 mm/ 32 mm	34 mm/ 32 mm	34 mm/ 32 mm	34 mm/ 32 mm
valve locks	long cotters	long cotters	long cotters	long cotters	short cotters	short cotters grooved from no. 385 265
cotter length (Value A)	8 mm	8 mm	8 mm	8 mm	6.5 mm, 6 mm from no. 364 872	6 mm, 10.65 mm from no. 385 265
ECHO ist ausgeschaltet (OFF).	15 mm	15 mm	15 mm	15 mm	6.5 mm, 9.6 mm from no. 364 872	9.6 mm, 10.3 mm from no. 385 265
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).

Valve caps
	R24	R25(/1)	R25/2	R25/3	R26	R27
Number of cooling fins	3	3	2	2	2	2
Number of casted lugs with hole inside	2	2	1	1	1	1
Gripping yoke rest	recess	recess	platform	platform	platform	platform
Width of lower cooling fin	ECHO ist ausgeschaltet (OFF).	125 mm	132 mm	132 mm	142 mm	142 mm

Oil sump
	R24	R25(/1)	R25/2	R25/3	R26	R27
sump drain plug	left side, to the back	left side, to the back	first left side, to the back then at the rear (transmission side)	first left side, to the back then at the rear (transmission side)	first left side, to the back then at the rear (transmission side)	first left side, to the back then at the rear (transmission side)

crankshaft
	R24	R25(/1)	R25/2	R25/3	R26	R27
Diametre rear pivot		30 mm	30 mm	30 mm	35 mm	35 mm

Piston rod Dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Centre distance (value A)		136 mm	136 mm	136 mm	125 mm	120 mm

Piston Diametre from 68 mm to 70 mm in 0,5 mm steps dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Compression height (value A)	31 mm	31 mm	31 mm	31 mm	32 mm	37 mm from no. 385 083 38.6 mm
Height pop-up (value B)	3.5 mm	3.5 mm	3.5 mm	3.5 mm	9.5 mm	14.2 mm from no. 385 083 9.7 mm
Diametre piston pin (value C)	18 mm	18 mm	18 mm	18 mm	20 mm	20 mm

Disc flywheel
	R24	R25(/1)	R25/2	R25/3	R26	R27
Height		48 mm	48 mm	48 mm	39 mm	39 mm
Clutch spring system	three holes for coil springs	three holes for coil springs	three holes for coil springs	diaphragm spring	diaphragm spring	diaphragm spring
Ignition timing indicators	---	---	--- from no. 264 251 steel balls ind. F/S,OT stamped	steel balls ind. F/S, OT stamped	F/S/OT stamped	F/S/OT stamped

Valve push rods
	R24	R25(/1)	R25/2	R25/3	R26	R27
Length (± 2 mm)	185 mm	185 mm	185 mm	185 mm	175 mm	175 mm

Oil pump supply rate of 10 mm-version 2000 ml/min at 7200 rpm
	R24	R25(/1)	R25/2	R25/3	R26	R27
Height gear wheels	10 mm	8 mm 10 mm from no. 220 076	10 mm	10 mm	10 mm	10 mm 15 mm from no. 381 133
Length drive shaft	162.5 mm	162.5 mm	162.5 mm	162.5 mm	162.5 mm	162.5 mm 152.5 mm from no. 381 133

Oil dipstick All values from bottom end bolting offset of up to 2 mm possible
	R24	R25(/1)	R25/2	R25/3	R26	R27
Head style	Hexagon head WS21	Hexagon head WS21	Winged nut	Winged nut	Winged nut	Winged nut
Total length stick	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Oil level marks Max 1¼ l 1 l ¾ l Min ½ l	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm

Generator
	R24	R25(/1)	R25/2	R25/3	R26	R27
Model	Bosch 6V/45W	Bosch 6V/45-60W	Noris ZLZ 45/60	Noris ZLZ 45/60 from no.286 497 Noris ZLZ60/6/1600/L	Bosch LJ/CJE 60/6/1800 R 5	ECHO ist ausgeschaltet (OFF).
Print rotor and engaging slot for governor			ZLZ161/1Z	ZLZ161/1Z from no. 286 497 ZLZ161/2Z	ZLZ161/2Z

Centrifugal governor
	R24	R25(/1)	R25/2	R25/3	R26	R27
Shape	no notches	no notches	no notches	two notches	two notches	no notches
BMW-number (1\|2 indicates 1 or 2)	---	---	---	ZG209/13\|16\|23\|26z	ZG209/13\|16\|23\|26z	ZV SV 2Z 1Z
Bosch number	---	---	---	1 119 999 118\|122\|126	1 119 999 118\|122\|126	1 237 120 035

Gear box
	R24	R25(/1)	R25/2	R25/3	R26	R27
Hand gear change lever	yes	yes	yes	no	no	no
Neutral indicator switch	no	no	yes	yes	yes	yes
Coupling jacket	no	no	no	no	yes	yes
Bolted-on brackets underneath	no	no	no	no	no	yes
Bearing block for clutch lever	integrally cast	Steel frame, bolted	Steel frame, bolted	Steel frame, bolted	integrally cast (stronger than R24)	integrally cast (stronger than R24)
Mounting holes on engine side	6.3 mm	8.5 mm	8.5 mm	8.5 mm	8.5 mm	8.5 mm
Bulge for left selector shaft	20 mm	5 mm	5 mm	5 mm	5 mm	5 mm
Gearshift lever	Steel, black coated	Steel, chrome-plated	Steel, chrome-plated	Steel, chrome-plated	Steel, chrome-plated	Steel, chrome-plated

kick start
	R24	R25(/1)	R25/2	R25/3	R26	R27
Material	Steel, black coated	Steel, chrome-plated	steel, chrome-plated	Aluminium	Aluminium	Aluminium
Widened contact area for rubber bumper	no	no	yes T-shaped cross-section	yes triangular cross-section	yes T-shaped cross-section	yes T-shaped cross-section

Thrust rod dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Design		three pieces	three pieces	three pieces	one piece	one piece
Total length		205 mm	205 mm	205 mm	209.5 mm	209.5 mm
Part A (length x diameter)		18 mm x 6.1 mm	18 mm x 6.1 mm	18 mm x 6.1 mm	17.8 mm x 6.0 mm	17.8 mm x 6.0 mm
Part B (length x diameter)		25 mm x 8.4 mm	25 mm x 8.4 mm	25 mm x 8.4 mm	21.0 mm x 8.3 mm	21.0 mm x 8.3 mm
Part C (length x diameter)		28 mm x 5 mm (visible 13 mm)	28 mm x 5 mm (visible 13 mm)	28 mm x 5 mm (visible 13 mm)	18.0 mm x 5.2 mm	18.0 mm x 5.2 mm
Part D (length x diameter)		141.5 mm x 7.5 mm	141.5 mm x 7.5 mm	141.5 mm x 7.5 mm	148.5 mm x 7.5 mm	148.5 mm x 7.5 mm
Part E (design and measurements)		square 8 mm x 4.9 mm	square 8 mm x 4.9 mm	square 8 mm x 4.9 mm	cone 4 mm x 60�	cone 4 mm x 60�

Flexible disc
	R24	R25(/1)	R25/2	R25/3	R26	R27
Cover ring	Steel, chrome-plated	Steel, chrome-plated	Steel, chrome-plated	Steel, chrome-plated	Steel, zinc-plated	Steel, zinc-plated
Flexible disc	Rubber disc ("puck")	Rubber disc ("puck")	Rubber disc ("puck")	Rubber disc ("puck")	Rubber cross with rubber washers	Rubber cross with rubber washers
Height	28 mm	R28 mm	28 mm	28 mm	20 mm	20 mm

Cardan drive
	R24	R25(/1)	R25/2	R25/3	R26	R27
Flexible disc flange	Press-fitted	Press-fitted	Press-fitted	Press-fitted	Longitudinal teeth with round nut	Longitudinal teeth with round nut
Rear wheel drive side	Pinion dog (internal serration) press-fitted	Cardan joint (yoke) one-piece forged	Cardan joint (yoke) one-piece forged	Cardan joint (yoke) one-piece forged	"Pot" (internal longitudinal teeth) one-piece forged	"Pot" (internal longitudinal teeth) one-piece forged

Rear wheel drive Heiko's parts-comparison (German)
	R24	R25(/1)	R25/2	R25/3	R26	R27
Teeth bevel gear wheel/ crown wheel	11 / 46 solo or 8 / 34 solo	6 / 27 solo 7 / 36 side car	6 / 27 solo 7 / 36 side car	6 / 25 solo 5 / 24 side car	6 / 25 solo 5 / 26 side car	6 / 25 solo 6 / 27 solo from no. 379 495 5 / 26 side car
Crown wheel mark under bearing wheel side				225/3	226/1	226/2
Height of crown wheel to top edge gearing				33 mm	41 mm	41 mm
Length of pinion shaft incl. bevel gear				110 mm	136 mm	136 mm

Spring cover top dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Material	---	coated steel, 1 mm	coated steel, 1 mm	I. aluminium, 1 mm II. aluminium, 1 mm	---	---
Diametre (value A)	---	66.5 mm	66.5 mm	I. 66 mm II. 70 mm	---	---
Total length (value B)	---	69.5 mm	69.5 mm	I. 91 mm II. 91 mm	---	---
Diametre hole (value C)	---	27 mm	27 mm	I. 29.5 mm II. 29.5 mm	---	---

Spring cover bottom dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Material	---	coated steel, 1 mm	coated steel, 1 mm	I. coated steel, 1 mm II. coated steel, 1 mm	aluminium, 1 mm	aluminium, 1 mm
Diametre (value A)	---	60.5 mm	60.5 mm	I. 60 mm II. 64 mm	92.5 mm	92.5 mm
Total length (value B)	---	70 mm	70 mm	I. 91 mm II. 91 mm	60.4 mm	60.4 mm
Diametre hole (value C)	---	48 mm	48 mm	I. 48 mm II. 48 mm	36.6 mm	36.6 mm

Grease cap (bottom) dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Material	---	coated steel, 1 mm	coated steel, 1 mm	aluminium, 1 mm	---	---
Diametre (value A)	---	46.5 mm	46.5 mm	46 mm	---	---
Total length (value B)	---	48 mm	48 mm	44.5 mm	---	---
Diametre hole (value C)	---	20.2 mm	20.2 mm	23.5 mm	---	---

Suspension springs rear
	R24	R25(/1)	R25/2	R25/3	R26	R27
Length relaxed (± 2 mm)	---	129 mm	129 mm	164 mm solo 171 mm side car	284 mm solo 272,5 mm side car	284 mm solo 272,5 mm side car
Wire diametre	---	7.5 mm	7.5 mm	7,5 mm 8.0 mm side car	6.5 mm solo 7.4 mm side car	6.5 mm solo 7.4 mm side car
Spring diametre outer	---	55 mm	55 mm	56 mm solo	50 mm solo 51.9 mm side car	50 mm solo 51.9 mm side car
Number of coils	---	9.5 linear	9.5 linear	10.5 both ends progr. solo	21 both ends progr. solo 19 linear side car	21 both ends progr. solo 19 linear side car

Plunger post dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Total length (value A)	---	27,5 cm	28,5 cm	32,0 cm	---	---
Length to shoulder (value B)	---	25.5 cm	26.3 cm	30.0 cm	---	---
Diameter (value C)	---	21.8 mm	21.8 mm	24.8 mm	---	---
Diameter clamping (value D)	---	19.8 mm	19.8 mm	23.4 mm	---	---

Slide bush
	R24	R25(/1)	R25/2	R25/3	R26	R27
Inner diameter x outer diameter x height	---	22 mm x 26 mm x 25 mm	22 mm x 26 mm x 25 mm	25 mm x 29 mm x 25 mm	---	---

Front axle dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Length (value A)	225 mm	243 mm	242.5 mm	242 mm	244 mm	244 mm
Diameter 1 (value B)	20 mm	20 mm	20 mm	20 mm	20 mm	20 mm
Length diameter 1 (value C)	70.5 mm	80 mm	81 mm	81 mm	70 mm	70 mm
Diameter 2 (value D)	17.0_-0.05 mm	17.0_-0.05 mm	17.0_-0.05 mm	17.0_-0.05 mm	17.0_-0.05 mm	17.0_-0.05 mm
Length diameter 2 (value E)	115 mm	134 mm	132.5 mm	133 mm	142 mm	142 mm
Thread (value F)	Left-hand thread	Left-hand thread, from no. 227 407 right-hand thread M14x1.5	right-hand thread M14x1.5	right-hand thread M14x1.5	right-hand thread M14x1.5	right-hand thread M14x1.5

Rear axle dimensioned sketch
	R24	R25(/1)	R25/2	R25/3	R26	R27
Length (value A)	240 mm	338 mm	319,5 mm	322 mm	310 mm	310 mm
Diameter 1 (value B)	---	20 mm	20 mm	20 mm	20 mm	20 mm
Length diameter 1 (value C)	---	128 mm	129 mm	132 mm	111 mm	111 mm
Diameter 2 (value D)	17.0_-0.05 mm	17.0_-0.05 mm	17.0_-0.05 mm	17.0_-0.05 mm	17.0_-0.05 mm	17.0_-0.05 mm
Length diameter 2 (value E)	210 mm	161 mm	162.5 mm	161 mm	170 mm	170 mm
Thread (value F)	right-hand thread M14x1.5 on both ends	right-hand thread M14x1.5	right-hand thread M14x1.5	right-hand thread M14x1.5	right-hand thread M14x1.5	right-hand thread M14x1.5

Wheels
	R24	R25(/1)	R25/2	R25/3	R26	R27
Wheel diameter	19"	19"	19"	18"	18"	18"
Rim	drop centre rim 2.5 x 19	drop centre rim 3 x 19	drop centre rim 3 x 19	drop centre rim 3 x 18	drop center rim 2.15B x 18	drop center rim 2.15B x 18
Rim material	coated steel	coated steel	coated or chrome-plated steel	buffed aluminium coated steel version for authorities' version or side car	buffed aluminium coated steel version for authorities' version or side car	buffed aluminium coated steel version for authorities' version or side car
Number of spokes	36	36	36	36	36	36
Tyres	3 x 19	3,25 x 19	3,25 x 19	3,25 x 18	3,25 x 18	3,25 x 18

Spokes
	R24	R25(/1)	R25/2	R25/3	R26	R27
Dimensions and numbers	M3,5x165, M3,5x220 18 pieces each	ED M3,5 X 154, ED M3,5 X 210 18 pieces each	ED M3,5 X 154, ED M3,5 X 210 18 pieces each	ED M3,5 X 140 36 pieces	ED M3,5 X 140 36 pieces	ED M3,5 X 140 36 pieces
Form	hooked	straight	straight	straight	straight	straight
Colour	black	black	chrome-plated	chrome-plated	chrome-plated	chrome-plated

Hub
	R24	R25(/1)	R25/2	R25/3	R26	R27
Brake	half drum brake Ø 160 mm	half drum brake Ø 160 mm	half drum brake Ø 160 mm	drum brake Ø 160 mm	drum brake Ø 160 mm	drum brake Ø 160 mm

This work is licenced under a Creative Commons Licence.

As of

Tableau R24 - R27

Le tableau suivant énumère les caractéristiques pour les différents sous-groupes des BMW mono-cylindres de l'après-guerre, lesquelles permettent d'associer facilement les composants á leur série respective (une inspection et un mètre pliant devraient suffire).

Données de base
	R24	R25(/1)	R25/2	R25/3	R26	R27
Dénomination interne du cadre	224/1	225/1	225/2	225/3	226/1	226/2
Années de fabrication	1948-1950	1950-1951	1951-1953	1953-1956	1956-1960	1960-1966
Numéros de cadres	200 001 - 212 007	220 001 - 243 400	245 001 - 283 650	284 001 - 331 705	340 005 - 370 242	372 001 - 387 364
Exemplaires construits	12020	23400	38651	47700	30236	15364

fourche
	R24	R25(/1)	R25/2	R25/3	R26	R27	R50
Système	fourche télescopique	fourche télescopique	fourche télescopique	fourche télescopique	fourche Earles	fourche Earles	fourche Earles
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).
soufflets en caoutchouc	oui	oui	oui	non	non	non	non
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).

Garde-boue avant
	R24	R25(/1)	R25/2	R25/3	R26	R27
Montants avant/milieu/arrière	intérieur, rivés aucun intérieur, rivés	intérieur, rivés extérieur, rivés intérieur, rivés	extérieur, vissés extérieur, rivés intérieur, rivés	extérieur, vissés extérieur, rivés intérieur, rivés	extérieur, vissés aucun pas de montant, monté directement sur le bras oscillant	extérieur, vissés aucun pas de montant, monté directement sur le bras oscillant
Longueur du montant inférieur de la tôle au bout du montant		24 cm	24 cm	22 cm	---	---

Phare avant
	R24	R25(/1)	R25/2	R25/3	R26	R27
A côté du compteur	témoin de charge à droite (à côté du contact)	témoin de charge à gauche fusible à droite	témoin de charge à gauche fusible à droite	libre	libre	libre
Derrière le compteur	libre	libre	témoin de point mort	témoins en forme de cœur charge et point mort	témoins en forme de cœur charge et point mort	témoins en forme de cœur charge et point mort
Evidement pour le klaxon	non	non	non	oui	au début comme pour la R 25/3 puis sans	non

Tachymètre
	R24	R25(/1)	R25/2	R25/3	R26	R27
W= (=rapport)	1,0 solo	1,05 solo 1,2 side-car	1,05 solo 1,2 side-car	1,0 solo 1,15 side-car	1,0 solo 1,25 side-car	1,0 solo jusqu'au N° 379 494 1,08 solo dès N° 379 495 1,25 side-car
ECHO ist ausgeschaltet (OFF).	0-120 km/h	0-120 km/h	0-120 km/h	0-140 km/h solo 0-120 km/h side-car	0-140 km/h	0-140 km/h solo 10-110 km/h side-car
ECHO ist ausgeschaltet (OFF).	20-35-60	20-35-60	25-45-70	25-50-75 solo 20-40-65 side-car	25-55-80	35-60-90 solo 20-45-65 side-car

Sellerie
	R24	R25(/1)	R25/2	R25/3	R26	R27
Ressorts	2 verticaux	1 vertical	1 horizontal	1 horizontal	1 horizontal	1 horizontal
Bras vertical Réglage (positions)	non aucun	non aucun	oui 60-100 kg (4 pos.)	oui 60-100 kg (4 pos.)	oui 60-100 kg (4 pos.)	oui 60-100 kg (4 pos.)
Diamètre de la vis du palier de selle			8 mm	10 mm	10 mm	10 mm

Porte-batterie
	R24	R25(/1)	R25/2	R25/3	R26	R27
Sangle de batterie	acier, en 2 parties aussi en caoutchouc	acier, en 2 parties	acier, en 2 parties en caoutchouc d�s le N° 263 051	caoutchouc	caoutchouc	caoutchouc

Béquille centrale
	R24	R25(/1)	R25/2	R25/3	R26	R27
Ressorts de rappel	1 ressort spiral latéral et 1 languette ressort comme arrêt	1 ressort spiral latéral et 1 ressort lame comme arrêt	1 ressort spiral latéral au milieu dès N° 263 051	2 ressorts spiraux au milieu	2 ressorts spiraux au milieu	2 ressorts spiraux au milieu
				ca. 40 mm	ca. 15 mm	ca. 15 mm

Garde-boue arrière
	R24	R25(/1)	R25/2	R25/3	R26	R27
Longueur du montant vertical de la tôle au bout du montant	24 cm	18 cm	18 cm	14 cm	aucun	aucun
Charnière (eléments sur la tôle et sur le rabat)	non	oui (3 + 2)	oui (3 + 2)	oui (2 + 1)	oui (2 + 1)	oui (2 + 1)
Fixation arrière du porte-bagages	1 vis	1 vis	2 vis M6	2 vis M6	2 vis	2 vis
Passage de câble électrique	non	non	oui	oui	oui	oui
Extrémité du montant arrière	œillet	tige filetée M8	tige filetée M8	tige filetée M8	fourche	œillet

Phare arrière Rolf's tail light history (English)
	R24	R25(/1)	R25/2	R25/3	R26	R27
Forme	"Nasenbär"	Eber	Eber	Eber	Eber dès 09/1958, tonneau	tonneau
Câblage	externe	externe	à travers le garde-boue	à travers le garde-boue	à travers le garde-boue	à travers le garde-boue
Eclairage	ampoule de 2 W éclairage	ampoule de 2 W éclairage	ampoule navette éclairage 5W	2 ampoules navettes éclairage 5W et frein 10W	ampoule Bilux 5/21 W éclairage et frein ampoule de 5 W pour la plaque	ampoule Bilux 5/21 W éclairage et frein ampoule de 5 W pour la plaque
Verre	rond, env. Ø 25 mm	rond, Ø 47 mm	rond, Ø 47 mm (1951) rond, Ø 51 mm (dès 1952)	rond, Ø 51 mm feu stop au-dessus	rond, Ø 51 mm, très épais tonneau Ø 95 mm	rond, Ø 95 mm
Encadrement du verre	bague en alu	bague en alu	bague en alu	bague en alu	acier peint	acier peint

Réservoir
	R24	R25(/1)	R25/2	R25/3	R26	R27
Compartiment à outils	dessus charnière à droite	dessus charnière à droite	dessus charnière en bas	à gauche charnière en bas	dessus charnière en bas	dessus charnière en bas
Fixation avant	supports "haut"	supports "haut"	supports "haut"	supports "bas" (ancienne version) puis supports "haut"	douille de guidage	douille de guidage
Fixation arrière Tous les filetages sont en M8x1!	pattes	pattes	filetages noyés	supports en L (ancienne version)M8 puis filetages noyés	filetages noyés	filetages noyés
Côté du robinet à benzine	à droite	à droite	à droite	à gauche	à gauche	à gauche
Raccord du robinet à benzine	filet intérieur M14x1,5	filet extérieur M16x1	filet extérieur M16x1	filet extérieur M20x1	filet extérieur M20x1	filet extérieur M20x1
Tuyau de mise à niveau	non	non	non	oui	oui	oui
Canal d'admission	non	non	non	oui	non	non

Robinet à benzine
	R24	R25(/1)	R25/2	R25/3	R26	R27	R50
Type	"Frankfurter Modell"	Everbest FLR 1140FF		Everbest "Torpedo"	Everbest "Torpedo"	Everbest "Torpedo"	Filetage sur le réservoir
Filetage sur le réservoir	filet intérieur M14x1,5	filet extérieur M16x1	filet extérieur M16x1	filet extérieur M20x1	filet extérieur M20x1	filet extérieur M20x1

Filtre à air
	R24	R25(/1)	R25/2	R25/3	R26	R27
Système	filtre à grillage métallique	filtre à grillage métallique	filtre à grillage métallique	filtre à grillage métallique	filtre à grillage métallique	filtre à grillage métallique cartouche papier dès le N° 379 582
Diamètre de sortie	35 mm	35 mm	35 mm	40 mm	40 mm	40 mm
Diamètre global	100 mm	100 mm	95 mm	95 mm	120 mm	120 mm (grillage)

Carburateur
	R24	R25(/1)	R25/2	R25/3	R26	R27
Modèle	Bing type AJ 1/22/27	Bing type 1/22/28	Bing type 1/22/44 alternative SAWE Typ K 22 F	Bing type 1/24/41 1/24/42 dès oct. 1953 alternative SAWE K 24 F	Bing type 1/26/46 puis 1/26/52 puis 1/26/55	Bing type 1/26/68 1/26/79 jusqu'au N° 379 581 1/26/83 dès N° 379 582 1/26/93 dès N° 384 365
Poids du flotteur	11 gr	11 gr	11 gr	11 gr	Bing 1/26/46 = 11 gr Bing 1/26/52 = 11 gr Bing 1/26/55 = 7 gr	Bing 1/26/68 = 7 gr Bing 1/26/79 = 11 gr Bing 1/26/83 =11 gr Bing 1/26/93 = 11 gr

Echappement
	R24	R25(/1)	R25/2	R25/3	R26	R27
Type de silencieux	à queue de poisson	à queue de poisson	double queue de poisson	cigare	torpille	torpille
longeur de silencieux	53 cm	53 cm	49 cm	58 cm	86 cm	86 cm
Diamètre de collecteur d'échappement	36 mm	36 mm	36 mm	32 mm	36 mm	36 mm
Tuyau d'échappement	largeur 7 mm	largeur 7 mm	largeur 7 mm	Ø 27 mm	Ø 26 mm	Ø 26 mm until 1963 then Ø 28 mm
Fixation	patte près du milieu	patte vers l'arrière	patte vers l'arrière	écrou sur tige filetée	patte près de l'avant	patte près de l'avant
Point d'ancrage sur le cadre	ECHO ist ausgeschaltet (OFF).	prise sur la fixation de l'amortisseur	prise sur la fixation de l'amortisseur	ECHO ist ausgeschaltet (OFF).	douille sur le cadre	douille sur le cadre
Collier, diamètre	non	non	non	oui, env. 34 mm	oui, env. 38 mm	oui, env. 38 mm
ECHO ist ausgeschaltet (OFF).					ca. 28 cm	ca. 36 cm

Bloc moteur
	R24	R25(/1)	R25/2	R25/3	R26	R27
Désignation interne	224/1	224/2	224/3	224/4	226/1	226/2
Numéros de moteurs	200 001 - 212007	220 001 - 243 400	245 001 - 283 650	284 001 - 331 705	340 005 - 370 242	372 001 - 387 364
Logements des roulements d'arbre à cames Jauge à huile	avec un renflement courbe	avec un renflement courbe	avec un renflement courbe	droit droite	droit droite	droit droite
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).

Cylindre Dessin pour les dimensions
	R24	R25(/1)	R25/2	R25/3	R26	R27	R50
Dimension A	74.0 mm	74.0 mm	74.0 mm	74.0 mm	78.0 mm	78.0 mm	78.0 mm
Dimension B	4.0 mm	4.0 mm	4.0 mm	4.0 mm	4.0 mm	4.0 mm	3.5 mm
Hauteur du cylindre (dimension C)	97.0 mm	97.0 mm	97.0 mm	97.0 mm	87.5 mm	87.5 mm	97.0 mm
Hauteur de la tige (dimension D)	22.5 mm	22.0 mm	22.0 mm	30.0 mm	38.0 mm	38.0 mm	25.0 mm
Canal de lubrification (E) nombre de trous	0	0	0	0	1	2	2
Diamètre de la jupe (dimension F)	zone de joint 76.0 mm dessous 73.0 mm	zone de joint 76.0 mm dessous 74.0 mm	zone de joint 76.0 mm dessous 74.0 mm	zone de joint 76.0 mm dessous 74.0 mm	zone de joint 76.0 mm dessous 75.0 mm	zone de joint 76.0 mm dessous 75.0 mm	zone de joint 80.0 mm dessous 78.0 mm
Nombre d'ailettes	9	9	9	9	7	7	9
Fixation du cylindre	4 trous traversants	4 trous traversants	4 trous traversants	4 trous borgnes	4 trous borgnes	4 trous borgnes

Culasse
	R24	R25(/1)	R25/2	R25/3	R26	R27
Couleur	brute	brute	brute noire dès N° 263 051 ("Mohrenkopf")	noire ("Mohrenkopf")	brute	brute
Position de la bougie	à gauche	à gauche	à gauche	à gauche	à droite	à droite
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).
Diamètre de admission	22 mm	22 mm	22 mm	24 mm	26 mm	26 mm
Avec 2 goujons M8 pour la fixation, au-dessus de l'admission	non	non	non	non	oui	oui
Forme de la chambre de combustion	ronde	ronde	ronde	étroite au milieu, 8 à plat	demi-sphère, Ø 60 mm	demi-sphère, Ø 60 mm
ECHO ist ausgeschaltet (OFF).	2	2	1	1	1	1
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).
ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).	ECHO ist ausgeschaltet (OFF).

Vilebrequin
	R24	R25(/1)	R25/2	R25/3	R26	R27
ECHO ist ausgeschaltet (OFF).		30 mm	30 mm	30 mm	35 mm	35 mm

Bielle Dessin pour les dimensions
	R24	R25(/1)	R25/2	R25/3	R26	R27
Entraxe (dimension A)		136 mm	136 mm	136 mm	125 mm	120 mm

Tiges de culbuteurs
	R24	R25(/1)	R25/2	R25/3	R26	R27
Longueur (± 2 mm)	185 mm	185 mm	185 mm	185 mm	175 mm	175 mm

Pompe à huile
	R24	R25(/1)	R25/2	R25/3	R26	R27
Hauteur des dents	10 mm	8 mm 10 mm dès le N° 220 076	10 mm	10 mm	10 mm	10 mm 15 mm dès le N° 381 133
Longeur de l'arbre	162.5 mm	162.5 mm	162.5 mm	162.5 mm	162.5 mm	162.5 mm 152.5 mm dès le N° 381 133

Jauge à huile Toutes les dimensions depuis sous le filetage
	R24	R25(/1)	R25/2	R25/3	R26	R27
Type de bouchon	6 pans de 21	6 pans de 21	écrou papillon	écrou papillon	écrou papillon	écrou papillon
Longeur totale de la tige	229 mm	229 mm	229 mm	229 mm	229 mm	229 mm
Marques pour le niveauxMax 1¼ l 1 l ¾ l Min ½ l	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm	175 mm 195 mm 205 mm 222 mm

boîte à vitesses
	R24	R25(/1)	R25/2	R25/3	R26	R27
Levier de changement à main	oui	oui	oui	non	non	non
Contacteur de point mort	non	non	oui	oui	oui	oui
Manchon de protection pour le flector	non	non	non	non	oui	oui
Supports inférieurs	non	non	non	non	non	oui
Support de roulement pour le levier d'embrayage	coulé dans la masse	pièce en acier boulonnée	pièce en acier boulonnée	pièce en acier boulonnée	coulé dans la masse (plus solide que pour R 24)	coulé dans la masse (plus solide que pour R 24)
Trous de montage, côté moteur	6,3 mm	8,5 mm	8,5 mm	8,5 mm	8,5 mm	8,5 mm
Renflement pour le sélecteur (à gauche)	20 mm	5 mm	5 mm	5 mm	5 mm	5 mm
Sélecteur	acier peint en noir	acier chromé	acier chromé	acier chromé	acier chromé	acier chromé

Kick-starter
	R24	R25(/1)	R25/2	R25/3	R26	R27
Matière	acier peint en noir	acier chromé	acier chromé	alu	alu	alu
Surface de contact pour le tampon en caoutchouc	non	non	oui coupe transversale en forme de T	oui coupe transversale triangulaire	oui coupe transversale en forme de T	oui coupe transversale en forme de T

Flector
	R24	R25(/1)	R25/2	R25/3	R26	R27
Anneau de contention	acier chromé	acier chromé	acier chromé	acier chromé	acier peint	acier peint
Disque	disque en caoutchouc	disque en caoutchouc	disque en caoutchouc	disque en caoutchouc	croix avec rondelles en caoutchouc	croix avec rondelles en caoutchouc
ECHO ist ausgeschaltet (OFF).	28 mm	28 mm	28 mm	28 mm	20 mm	20 mm

Arbre de transmission
	R24	R25(/1)	R25/2	R25/3	R26	R27
Flasque du disque	monté à la presse	monté à la presse	monté à la presse	monté à la presse	dents longitudinales avec écrou rond	dents longitudinales avec écrou rond
Accouplement au couple conique	pignon multidents monté à la presse	par cardan forgé d'une pièce	par cardan forgé d'une pièce	par cardan forgé d'une pièce	coupelle à dents longitudinales forgée d'une pièce	coupelle à dents longitudinales forgée d'une pièce

Couple conique Voir le comparatif de Heiko (en allemand)
	R24	R25(/1)	R25/2	R25/3	R26	R27
Rapports du couple conique	11 / 46 solo ou 8 / 34 solo	6 / 27 solo 7 / 36 side-car	6 / 27 solo 7 / 36 side-car	6 / 25 solo 5 / 24 side-car	6 / 25 solo 5 / 26 side-car	6 / 25 solo 6 / 27 solo dès le N°. 379 495 5 / 26 side-car
Marquage de la couronne sous le roulement côté roue				225/3	226/1	226/2
Hauteur de la couronne jusqu'à la denture supérieure				33 mm	41 mm	41 mm
Longueur de l'arbre y-compris le pignon conique				110 mm	136 mm	136 mm

Roues
	R24	R25(/1)	R25/2	R25/3	R26	R27
Diamètre de roue	19"	19"	19"	18"	18"	18"
Jante	à gorge, 2,5 x 19	à gorge, 3 x 19	à gorge, 3 x 19	à gorge, 3 x 18	à gorge, 2,15B x 18	à gorge, 2,15B x 18
Matière	acier peint	acier peint	acier peint ou chromé	alu poli acier peint pour les versions d'Etat et pour les sides-cars	alu poli acier peint pour les versions d'Etat et pour les sides-cars	alu poli acier peint pour les versions d'Etat et pour les sides-cars
Nombre de rayons	36	36	36	36	36	36
Pneus	3 x 19	3,25 x 19	3,25 x 19	3,25 x 18	3,25 x 18	3,25 x 18

Rayons
	R24	R25(/1)	R25/2	R25/3	R26	R27
Dimensions et nombre	M3,5x165, M3,5x220 18 pièces de chaque	ED M3,5 X 154, ED M3,5 X 210 18 pièces de chaque	ED M3,5 X 154, ED M3,5 X 210 18 pièces de chaque	ED M3,5 X 140 36 pièces	ED M3,5 X 140 36 pièces	ED M3,5 X 140 36 pièces
Forme	coudé	linéal	linéal	linéal	linéal	linéal
Couleur	noire	noire	chromé	chromé	chromé	chromé

Moyeu
	R24	R25(/1)	R25/2	R25/3	R26	R27
Freins	demi tambour, Ø 160 mm	demi tambour, Ø 160 mm	demi tambour, Ø 160 mm	tambour, Ø 160 mm	tambour, Ø 160 mm	tambour, Ø 160 mm

Cette création est mise à disposition sous un contrat Creative Commons.

Comme de
